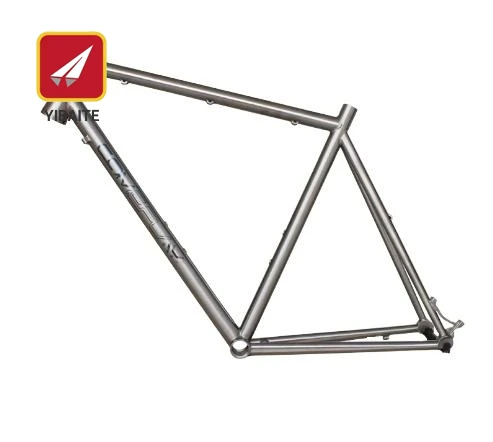

GR9 Titanium maantiepyörän runko
Baoji Yibaite New Materials Technology Co., Ltd. toimittaa ensiluokkaisia GR9-titaaniseoksesta valmistettuja maantiepyörien runkoja -tehokkaaseen pyöräilyyn, räätälöityihin runkojen rakentajiin ja putiikkipyöriin maailmanlaajuisesti. Toiminta alkaen"Kiina Titanium Valley"(Baoji), yritys on erikoistunuttarkkuusputken käsittely, ammattimainen käsin-hitsaus ja räätälöityjen ensiluokkaisten polkupyörärunkojen toimitusglobaaleille asiakkaille.
Kehykset hyödyntävätilmailu-luokan 9 titaaniseos (Ti-3Al-2,5 V), joka täyttää täysin ISO 4210 polkupyörän turvallisuusstandardit ja EN 14781 kilpapyörän tekniset tiedot. Materiaali toimittaa anoptimaalinen lujuuden, taipuisuuden ja väsymisiän tasapaino- tuottaa legendaarisen, silkkisen{1}}pehmeän"titaani ajon laatu"joita alumiini- ja hiilirungot eivät voi kopioida. Jokainen kehys ontarkkuus-TIG-hitsattu, CNC-koneistettu kaikissa liitännöissä ja jännitystä-poistava lämpökäsiteltytakaamaan täydellisen kohdistuksen ja{0}}pitkän aikavälin mittavakauden. Punnitus vain1,3-1,6 kgpaljaalle rungolle se tarjoaa hiili-kuitu-painon, erinomaisen iskunkestävyyden ja eliniän kestävän -ei koskaan ruostu, kerrostu tai hajoa vuosikymmenien käytön aikana.
Vakiotien geometriat ovat saatavillakoot 48-62 cm, kanssamukautettu geometria, levyjarrukiinnikkeet, sisäinen kaapelin reititys ja läpi{0}}akselin pudotusvaihtoehdotsaatavilla pyynnöstä.OEM- ja ODM-räätälöintipalvelutovat täysin tuetut pyöräbrändeille, -tiimeille ja jakelijoille.
Tuotteen kuvaus
Aerospace{0}}Saumaton titaanirunkoputki
- Pohjamateriaali: Grade 9 (Ti-3Al-2.5V) titaaniseos
- Vetolujuus: Suurempi tai yhtä suuri kuin 620 MPa ja erinomainen venymä ja väsymisikä
- Kehyksen paino:1,3 kg - 1,6 kg (paljas runko)
- Tarjoaa koko-ajomukavuuden ja pikajuoksun-valmis jäykkyyden ilman halkeamia tai väsymisvaurioita vuosikymmenten käytön aikana
Huippuvoiman-/-painon ja pitkäikäisyyden suhde huippupyöräilijöille
- Kevyt tehokkuus:Yhdistää teräksen-kuten rakenteellisen yhteensopivuuden ja jäykkyyden pieneen tiheyteen vain4,48 g/cm³, jolloin runko on huomattavasti kevyempi kuin teräs, ja samalla huomattavasti parempi väsymisikä verrattuna hiilikuituun tai alumiiniin.
- Ratsastajan etu:Maksimoi voimansiirron polkimen iskua kohden, vakauttaa nopean{0}}laskumisen ja estää rungon painumisen, mikä tekee siitä täydellisen sijoituksen ensiluokkaiseen kestävyyteen ja kilpailukykyiseen tiejärjestelyyn.
Ammattimainen käsin-hitsaus ja tarkkuus-CNC-koneistus
- Rungon rakenne:Tarkkuus-TIG-hitsattu tai kylmämuovattu-titaaniputki sileillä, sekoitettuilla hitseillä - nollahuokoisuus, ei alaleikkausta, ei pinnan halkeilua
- CNC-koneistettu pääputki, pohjakannattimen kuori ja poistoliitännät:Takaa täydellisen kuulokkeiden istuvuuden, tarkan BB-kohdistuksen ja tarkan vaihtajan ripustimen asennon
- Stressiä-lievittävä lämpökäsittely:Poistaa jäännöshitsauksen vääristymät, mikä takaa pitkän{0}}mittojen vakauden ja tasaisen ajogeometrian
Korroosionkestävyys ja elinikäinen kestävyys
- Muodostaa tiiviin, itsestään paranevan{0}}luonnon TiO₂-passiivikalvon, joka suojaa kehystä pintakorroosiolta, maalin kuplimiselta ja materiaalin hajoamiselta
- Täysin immuuni ruosteelle, delaminaatiolle ja rakenteelliselle rappeutumiselle altistuessaan sateelle, tien suolalle, hielle ja rannikkoajoympäristölle
- Runko ei koskaan ruostu, halkeile iskuväsymisestä tai menetä ajolaatua vuosikymmenten aikana - se kestää alumiini- ja hiilirunkoja huomattavasti kauemmin
Täysimittainen tarkastus ja{0}ajon laadunvarmistus
- Jokainen runko käy läpi 100 %:n kohdistustarkastuksen, joka kattaa pääputken kulman, istuinputken kulman, alatuen pudotuksen, ketjutangon pituuden ja akselivälin tarkkuuden
- Dropout-linjaus tarkastettu tarkkuusmittareilla, jotta varmistetaan täydellinen pyörän ja levyjarrusatulan kohdistus
- Hitsauksen laadun tarkastus: 100 %:n silmämääräinen tarkastus sileiden ja yhtenäisten hitsauspalojen varalta, joissa ei ole huokoisuutta, alileikkausta tai kylmiä{1}}kierrevirheitä
- Pintakäsittelyvaihtoehdot: raakaharjattu titaani, käsin-kiillotettu peilipinta, helmi-puhallettu matta tai mukautettu anodisoitu/maalattu väri
Sertifioitu laatu ja täydellinen materiaalin jäljitettävyys
- Valmistettu meillä2,100 m²moderni laitos sisään"Kiina Titanium Valley"(Baoji) tiukasti noudattaenISO 9001laadunhallintastandardit jaISO 4210polkupyörän turvallisuusvaatimukset
- Jokaisen kehyksen mukana on täydellinen EN 10204 3.1 Material Test Certificate (MTC) -todistus, joka vahvistaa käytetyn titaaniputken jäljitettävän kemiallisen koostumuksen ja mekaaniset ominaisuudet.
- Valinnaiset kolmannen osapuolen väsymistesti- ja vaikutustestausraportit saatavilla OEM-kumppaneille ja mukautetuille runkorakennusohjelmille
Tekniset tiedot
| Materiaaliluokka | Vakio ja muoto | Kokoalue (geometria) | Rungon kokoonpano ja jarrujärjestelmä | Pintakäsittely | Laaduntarkastus |
| GR9 (Grade 9 / Ti-3Al-2.5V)Kevyt titaaniseos (korkea väsymys ja ajovaatimustenmukaisuus) | Vakio:ISO 4210-6 (polkupyörän turvallisuusstandardi)Lomake:Suorituskykyinen-tie / kaikki-tien geometria (käsin-hitsattu TIG) | 48 cm - 62 cm (Muokattu geometria: pääputken kulma, istuinputken kulma, ketjutangon pituus ja pino/ulottuvuus saatavilla ratsastajan asennuspyynnön mukaan) | Jarrujärjestelmä: Levyjarru (tasa-/pylväsasennus) tai vanteen jarru; Dropout: Läpi-akseli (12×142 mm) tai pikalukitus-; Kaapelin reititys: Täysin sisäinen tai ulkoinen | Raaka harjattu titaani, käsin-kiillotettu peiliviimeistely, helmi-puhallettu matta, mukautettu anodisoitu tai maalattu väri | Mekaaninen:Vetolujuus suurempi tai yhtä suuri kuin 620 MPa, rungon paino 1,3 kg – 1,6 kg (paljas runko) Testaus: 100 %:n rungon kohdistuksen tarkastus (pääputki, BB-kuori, putoamiset), hitsin laadun visuaalinen tarkastus (ei huokoisuutta, ei sertifikaattia), ISO 4210 -väsymys- ja iskutestiraportit (toimitettu) {{EN) |
Mukautetut kehysratkaisut - OEM- ja ODM-palvelut
Rakennamme unelmiesi kehyksen. Sinun suunnittelusi. Sinun brändisi. Sinun geometriasi.
Baoji Yibaite ei ole vain titaanirunkojen toimittaja - olemme sinuntäyden -syklin titaanirunkojen valmistuskumppani. Tuotpa sitten valmiin piirustuksen tai pelkän konseptin, sisäinen-insinööritiimimme ja tuotantolaitos "China Titanium Valley" voi tehdä siitä ajettavan,-kilpavalmiin titaanikehyksen, joka toimitetaan suoraan kotiovellesi.
1.ODM-palvelu - Suunnittelemme, sinä aja
Ei teknistä tiimiä? Ei hätää. Valitse valikoimastammeolemassa oleva kehysympäristökirjastoja räätälöidä tarpeidesi mukaan.
Mitä voit mukauttaa ODM:ssä:
| Mukautettu tuote | Vaihtoehdot |
|---|---|
| Rungon geometria | Vakiokoko (48–62 cm) tai täysin räätälöity istuvuus ratsastajan mittojen mukaan |
| Putken valinta | GR9 (Ti-3Al-2.5V) tai GR5 (Ti-6Al-4V) titaaniputket, vaihtelevat putkiprofiilit ja seinämän paksuudet |
| Jarrujärjestelmä | Levyjarru (tasa-/pylväsasennus) tai vannejarru |
| Pudotustyyppi | Läpi-akseli (12×142 mm) tai pikalukitus- |
| Kaapelin reititys | Täysin sisäinen, osittain sisäinen tai ulkoinen |
| Rengasvara | 700×28c / 700×32c / 700×38c (sora) |
| Kuulokkeet vakiona | Kapeneva (1-1/8" - 1-1/2") tai suora (1-1/8") |
| BB standardi | BSA / BB86 / T47 / PF30 |
| Satulatolven halkaisija | 27,2 mm / 31,6 mm |
| Kaiverrus | Logo, sarjanumero, mukautettu teksti pääputkessa, BB-kuoressa tai istuinputkessa |
ODM-prosessi:
Vaihe 1: Valitse pohjarunkoalusta luettelostamme
Vaihe 2: Määritä räätälöintivaatimukset
Vaihe 3: Suunnittelutiimimme toimittaa yksityiskohtaisen teknisen piirustuksen hyväksyttäväksi
Vaihe 4: Prototyypin tuotanto ja sovituksen tarkastus
Vaihe 5: Massatuotanto ja laaduntarkastus
Vaihe 6: Pakkaus ja kansainvälinen toimitus
2.OEM-palvelu - Suunnittelusi, brändisi, me valmistamme
Onko sinulla jo oma kehyssuunnittelu? Lähetä meille omasiCAD-tiedostoja, suunnittelupiirustuksia tai jopa käsin{0}}piirrettyjä luonnoksia- me hoidamme loput.
Mitä tuemme OEM:n alla:
- Täysi mukautettu geometria, joka perustuu omaan suunnitteluusi
- Mukautetut putkiprofiilit ja tapitustiedot
- Räätälöidyt hitsauskuviot (näkyvät hitsit / tasoitettu ja sekoitettu)
- Brändäys: laserkaiverrus, tarrat, mukautettu päämerkki
- Mukautettu pintakäsittely: raakaharjattu, kiillotettu peili, helmi-puhallettu matta, eloksoitu väri (kulta, sininen, violetti, musta, sateenkaari)
- Mukautettu pakkaus: merkkilaatikko, vaahtomuovi, lisätarvikesarja
- Haarukkasovitus: jäykkä titaanihaarukka tai hiilihaarukka integrointi
OEM-prosessi:
Vaihe 1: Lähetä suunnittelutiedostosi (STEP / IGES / DWG / PDF)
Vaihe 2: Suunnittelijamme tarkistavat valmistettavuuden ja antavat palautetta DFM:stä
Vaihe 3: Prototyyppikehyksen tuotanto (näytteen toimitusaika: 15–25 työpäivää)
Vaihe 4: Asiakkaan arvostelu, koeajo ja hyväksyntä
Vaihe 5: Massatuotanto ja täydellinen laatutarkastus ISO 4210 -standardin mukaisesti
Vaihe 6: Merkkipakkaus ja kansainvälinen toimitus
FAQ
K: Oletko valmistaja vai kauppayhtiö?
V: Olemme ammattimainen ja kokenut titaanituotteiden valmistaja Kiinassa.
K: Voitko tarjota räätälöityä käsittelyä?
V: Kyllä. Baoji Yibaite tukee leikkaamista, taivutusta, leimaamista, CNC-työstöä ja syvävetoa asiakkaan piirustusten mukaan.
K: Mikä on toimitusaika?
V: Tavallinen koko varastossa 3–7 päivän sisällä; räätälöity tuotanto noin 10-15 työpäivää.
K: Mitä standardeja sinulla onGR9 titaaniset maantiepyörärungotnoudattaa?
A:MeidänGR9 titaaniset maantiepyörärungottäyttää ISO 4210 polkupyörän turvallisuusvaatimukset ja EN 14781 kilpapyörän tekniset tiedot. Putken pohjamateriaali on luokan 9 titaaniseosta (Ti-3Al-2,5 V), joka on hankittu sertifioiduilta tehtailta, joilla on täydellinen jäljitettävyys. Jokaisen kehyksen mukana tulee täydellinen materiaalitestitodistus. Sertifikaatti noudattaa EN 10204 3.1. -standardia. Se raportoi jäljitettävän kemiallisen koostumuksen. Interstitiaalisia elementtejä, kuten happea, typpeä, vetyä ja rautaa, pidetään tiukoissa rajoissa. Myös mekaaniset ominaisuudet on lueteltu. Vetolujuus on vähintään 620 MPa. Myötölujuus on vähintään 483 MPa. Venymä on vähintään 15 %. Jokainen runko käy läpi 100 %:n kehyksen kohdistuksen tarkastuksen, joka kattaa pään putken kulman, istuinputken kulman, alatuen kuoren kohdistuksen, pudotusvälin ja ketjutangon symmetrian. Hitsauksen laatu tarkastetaan sileiden ja yhtenäisten palkoprofiilien varalta, joissa ei ole huokoisuutta, alileikkausta tai kylmälappuvirheitä. Lisävarusteena voidaan toimittaa kolmannen osapuolen väsymistesti- ja iskusitkeystestausraportit. Jokaisen kehyksen taustalla on ISO 9001 -sertifioitu tuotanto laitoksessamme "China Titanium Valley" (Baoji), ja ISO 4210 -vaatimustenmukaisuustestaus on saatavilla pyynnöstä vaativimmille OEM-kumppaneille ja kansainvälisille jakelumarkkinoille.
K: Mitä pintakäsittelyjä on saatavilla?
V: Peittauspinta, kiillotettu, harjattu, hiekkapuhallettu ja peilipinta ovat kaikki valinnaisia.
